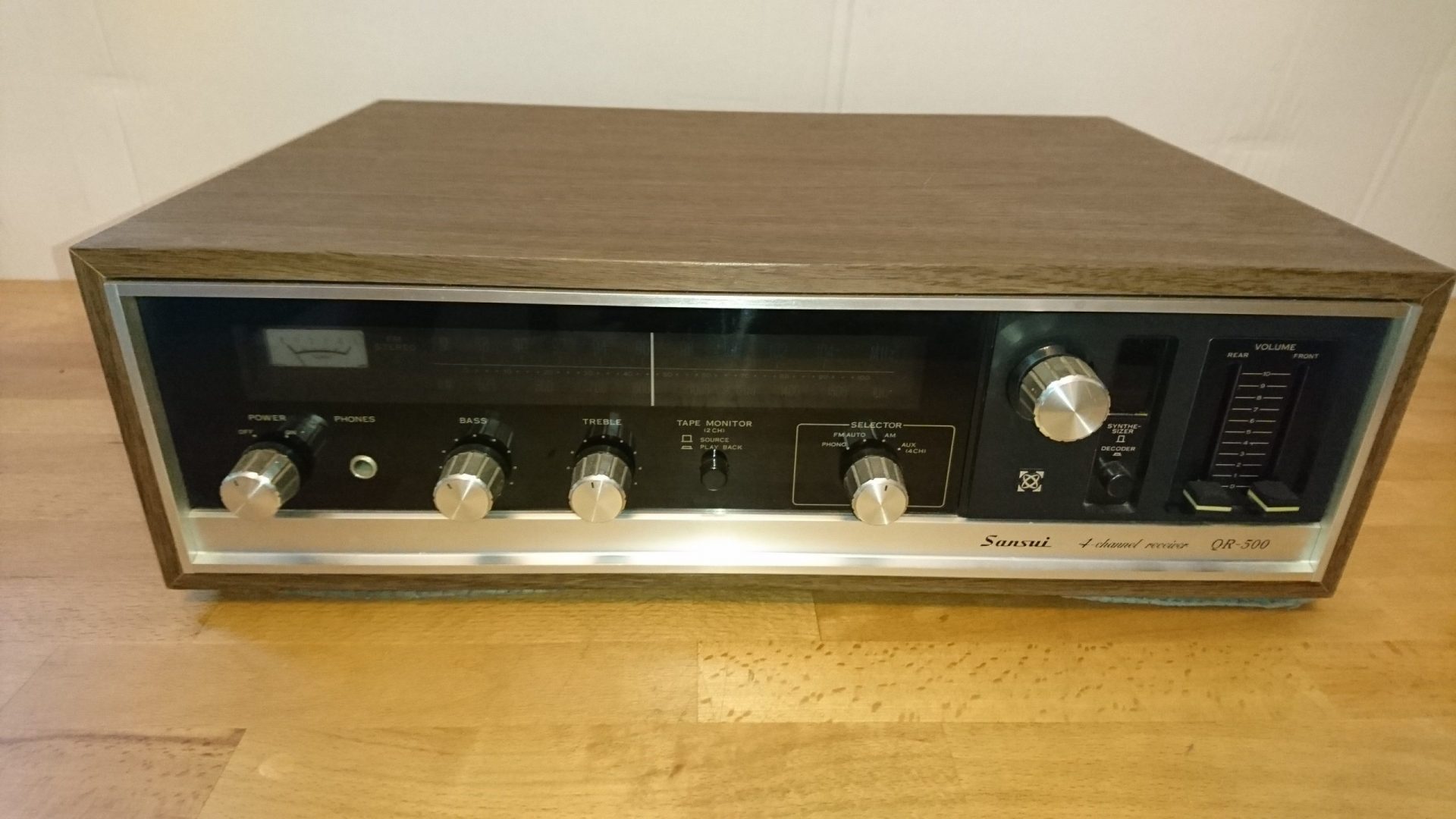

Sasui QR-500

• Modell: QR-500
• Typ: Quadrophonie Receiver
• Baujahre: 1971 – 1973
• Hergestellt in: Japan
• Farbe: Front Alu gebürstet Schwarz, Holzgehäuse
• Fernbedienung:
• Leistungsaufnahme: 100 W max.
• Abmessungen: 445 x 127 x 306 mm (BxHxT)
• Gewicht: 7,6 kg
• Neupreis ca.: 1’248 DM (1972)

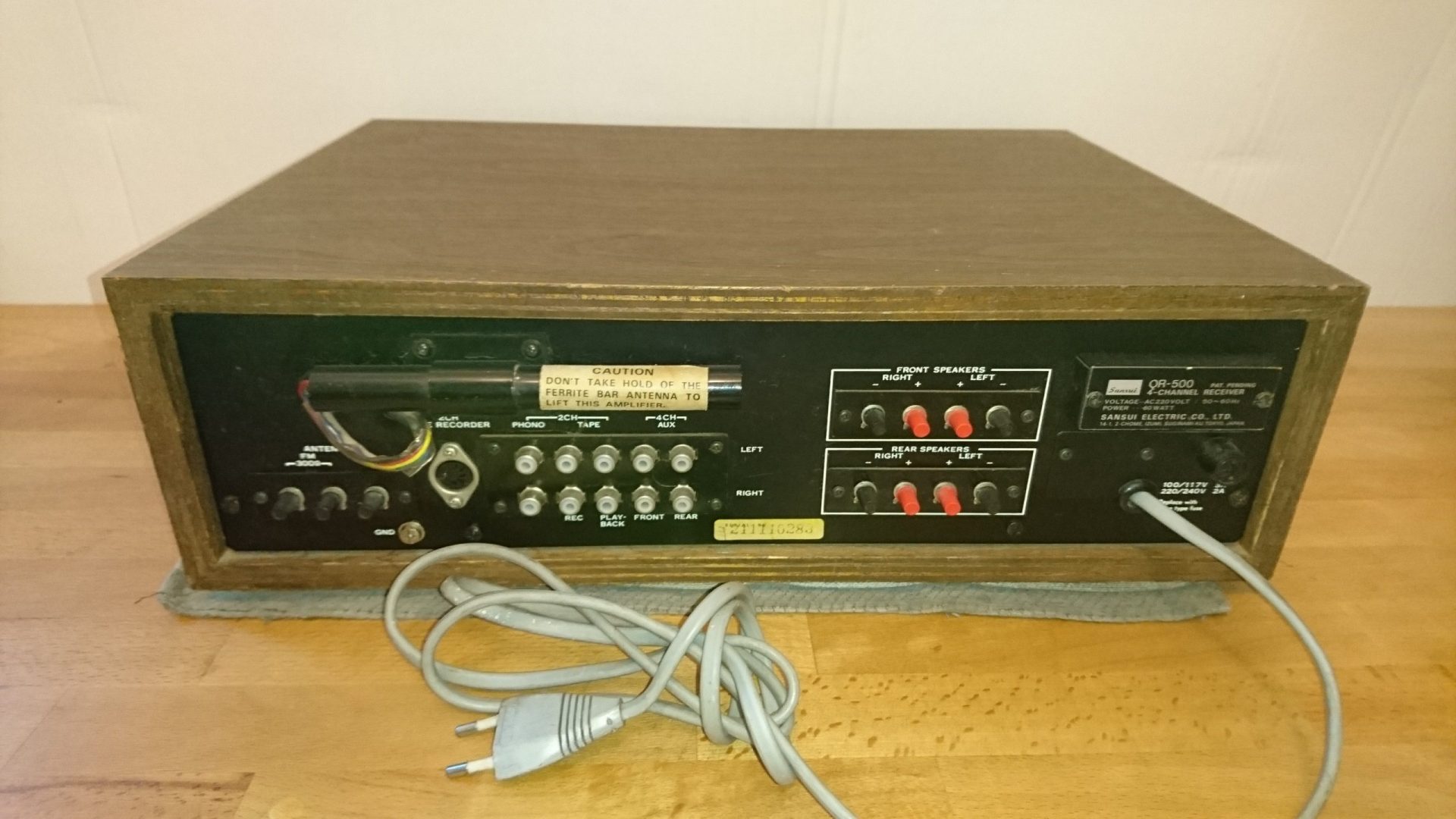

Anschlüsse

• Anzahl der Eingänge:
  • Phono: 3 mV, 50 kOhm, max. 330 mV
  • Aux 2-Kanal: 180 mV, 50 kOhm
  • Aux 4-Kanal: 180 mV, 50 kOhm
  • Tape Play 2-Kanal: 150 mV, 50 kOhm
  • Tape Play DIN, 2-Kanal: 150 mV, 50 kOhm
  • Tape Play 4-Kanal: 150 mV, 50 kOhm
  • Tape Play DIN, 4-Kanal: 150 mV, 50 kOhm
  • Antenne (UKW: 75, 300 Ohm, MW)
• Anzahl der Ausgänge:
  • Tape Rec: 180 mV
  • Tape Rec DIN: 30 mV
  • Kopfhörer (6,3mm Klinke): 1x vorne, 1x hinten
  • 1 Lautsprecherpaare vorne
  • 1 Lautsprecherpaare hinten

Technische Daten

Verstärker

• Dauerleistung (bei Klirrfaktor):
  • 8 Ohm: 4x 8 W
  • 4 Ohm: 4x 11 W
• Dynamikleistung:
  • 8 Ohm: 40 W
  • 4 Ohm: 60 W
• Gesamtklirrfaktor: < 0,8 %
• Dämpfungsfaktor: 50 an 8 Ohm
• Frequenzgang:
  • Phono: 30 Hz – 15 kHz, ± 1 dB
  • Hochpegel: 30 Hz – 30 kHz, ± 1 dB
• Signalrauschabstand:
  • Phono: 60 dB
  • Hochpegel: 70 dB
• Klangregelung:
  • Bass: ± 10 dB bei 50 Hz
  • Höhen: ± 10 dB bei 10 kHz
• Loudness: + 8 dB bei 50 Hz
• Höhenfilter:
• Subsonic:
• Mute:

Tuner

• Empfang: UKW, MW
• Frequenzen:
  • UKW: 88 – 108 MHz
  • MW: 530 – 1.605 kHz
• Eingangsempfindlichkeit:
  • UKW: 2,5µV
  • MW: 350µV
• Frequenzgang: 30 – 15’000 Hz
• Klirrfaktor:
  • UKW, 1 kHz: < 1,0 %
• Signalrauschabstand:
  • UKW: 50 dB (Mono), 45 dB (Stereo)
  • MW: 55 dB
• Kanaltrennung: 30 dB (1kHz)
• Trennschärfe:
  • UKW: 35 dB
  • MW: 20 dB
• Gleichwellenselektion: 3,0 dB
• Nebenwellenselektion:
  • UKW: 60 dB
  • MW: 35 dB
• Spiegelfrequenzdämpfung:
  • UKW: 45 dB
  • MW: 50 dB
• ZF-Dämpfung:
  • UKW: 60 dB
  • MW: 45 dB
• AM-Unterdrückung: 50 dB

Besondere Ausstattungen

• Umschalter für 4-Kanal RM, SQ, Discrete / Stereo / Mono
